Hướng dẫn lắp đặt giàn phơi thông minh Hòa Phát tại nhà đúng theo tiêu chuẩn kỹ thuật
Lưu ý: (Tránh dây trong củ quay bị kẹt và xoắn, Anh/Chị không quay thử củ quay khi chưa được bắt chắc chắn và liên kết với dây cáp treo thanh.Lắp đặt hoàn thiện mới quay).
I. Chuẩn bị dụng cụ lắp đặt.
– Dụng cụ lắp đặt gồm: Máy khoan bê tông, kìm, tua vít (hoặc máy bắn vít càng tốt), búa, thước đo, thang.
Hình ảnh các dụng cụ cần thiết để lắp đặt giàn phơi thông minh Hòa Phát tại nhà

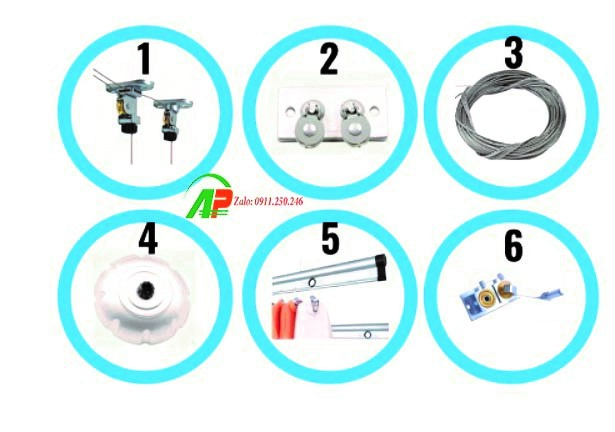

- Các chi tiết cấu tạo của 01 bộ giàn phơi thông minh.
Để lắp đúng được một bộ giàn phơi, bạn nên tìm hiểu trước cấu tạo của nó bao gồm những gì, vị trí đặt chỗ nào và nguyên lý hoạt động của nó, từ đó mới có thể lắp đặt đúng.
- Puly định vị giàn phơi thông minh(2 puly đơn và 2 puly kép).
- Puly dẫn hướng giàn phơi thông minh (1 con).
- Cuộn dây cáp phơi giàn phơi thông minh 2 sợi dây).
- Bát che puly giàn giàn phơi thông minh (4 cái).
- Đôi thanh phơi giàn phơi thông minh (2 thanh phơi+4 móc treo+4 đầu bịt).
- Bộ tời giàn phơi thông minh) (1 bộ).
Lưu ý: Anh/Chị cần định hình và tùy thuộc vào khu vực sân phơi để chọn phương án lắp đặt song song hoặc nối tiếp. Lắp đặt giàn phơi thông minh 2 thanh phơi song song thì chiều rộng khu vực lắp đặt ≥ 75cm trở lên. Đối với kiểu lắp đặt nối tiếp nhau thường sử dụng cho kiểu ban công dài hoặc hành lang. Bạn hoàn toàn có thể nhờ các đơn vị cung cấp giàn phơi thông minh tư vấn thiết kế phương án thi công phù hợp nhất.
III. Lắp đặt giàn phơi thông minh 2 thanh phơi song song: hai thanh phơi sẽ song song với nhau với khoảng cách giữa 2 thanh phơi là 30 – 50cm.

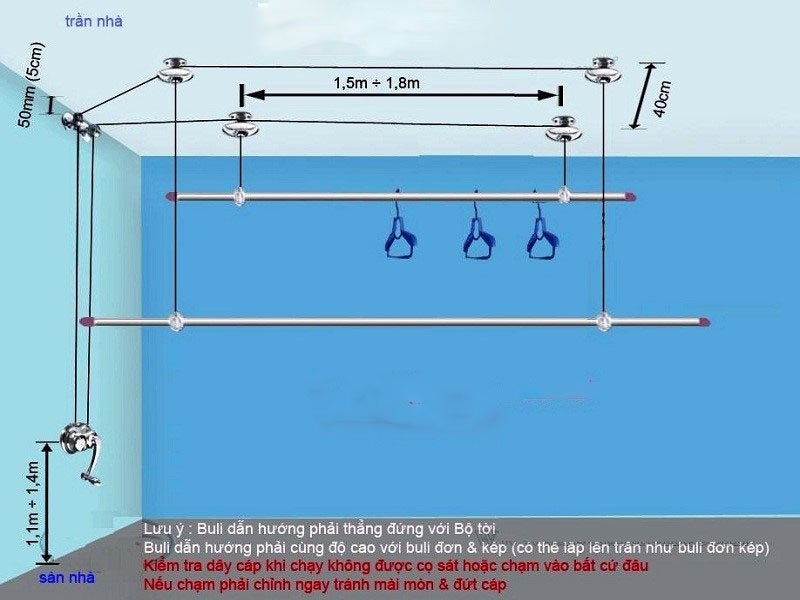

Hình ảnh minh họa hướng dẫn lắp đặt giàn phơi thông minh hòa phát hai thanh phơi song song
- Lắp đặt giàn phơi thông minh 2 thanh phơi nối tiếp : Với cách lắp đặt này thì 2 thanh phơi sẽ nối tiếp nhau và chạy dài dọc ban công hoặc hành lang có chiều dài mà không đủ chiều rộng.

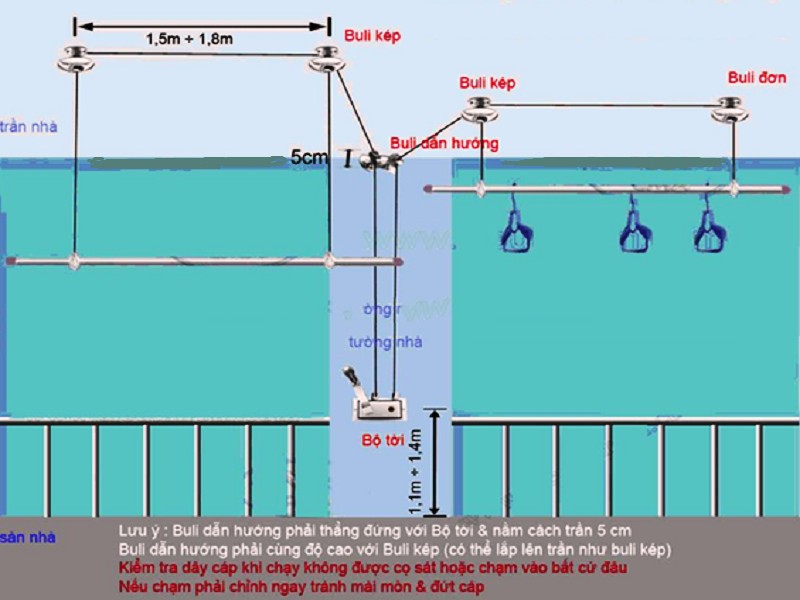

Hình ảnh minh họa hướng dẫn lắp đặt giàn phơi thông minh hòa phát hai thanh phơi nối tiếp
- Các bước hướng dẫn lắp đặt giàn phơi thông minh và sơ đồ bản vẽ chi tiết
Bước 1 : Dùng thước đo và đánh dấu căn chỉnh chính xác các vị trí để khoan bao gồm: 4 Puli đơn và kép, Puly dẫn hướng, bộ tời, tổng cộng sẽ phải khoan 12 lỗ.
- Xác định vị trí đặt bộ tời, puly, dẫn hướng truyền lực, 2 chi tiết này luôn hoạt động cùng nhau theo chiều thẳng đứng.
- Dùng khoan bê tông mũi số 8 để khoan, chiều sâu thường là khoảng 4÷5 cm.
- Xác định vị trí đặt bộ tời sao cho tránh mưa, nắng và chiều cao cách nền nhà >=1,0÷ 1,2m
- Vị trí đặt Puly dẫn hướng: nằm trên trần hoặc trên tường và cách trần 5 cm thẳng đứng với bộ tời.

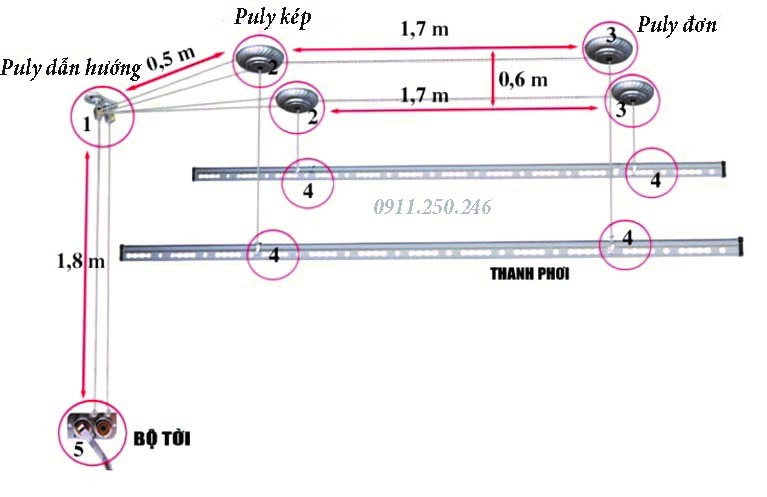

- Puly kép cách Puly dẫn hướng 40÷50 cm, Puly đơn cách puly kép từ 1,5 – 1,8m như sơ đồ dưới.
- Hai thanh phơi được đặt song song và cách nhau từ 0,4m÷0,6m.

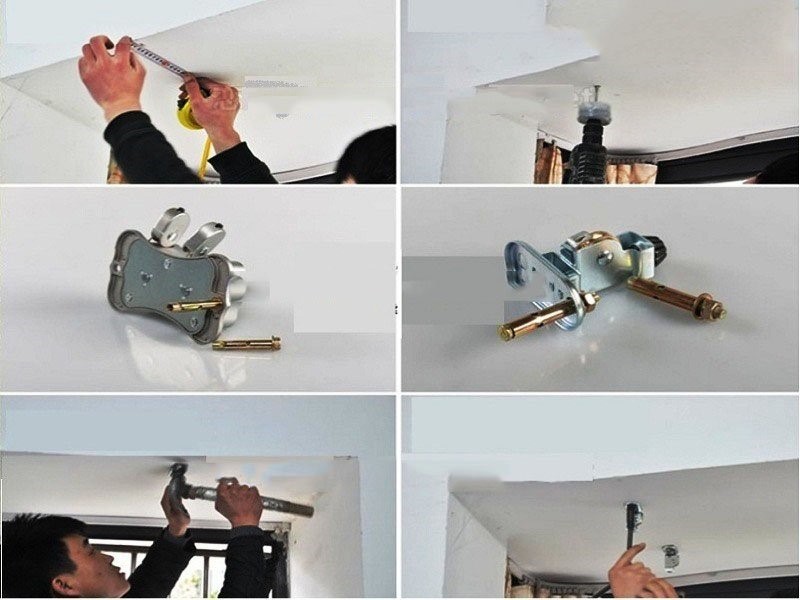

- Lắp nở sắt vào puly và dẫn hướng sau đó dùng búa đóng khít vào các lỗ đã khoan sẵn rồi dùng T10 (hoặc kìm, mỏ lết,..) xiết chặt và cố định lên trần.
Hình ảnh minh họa hướng dẫn chi tiết và cụ thể
Bước 2 : Đi dây cáp tời giàn phơi thông minh
- Cẩn thận gỡ cuộn dây cáp tời tránh bị gãy gập, xoắn, rối gây hư hỏng cáp tời.
- Dẫn hướng có 2 puly độc lập để luồn 2 sợi cáp: mỗi puly có 2 rãnh cáp cho 1 sợi gập đôi.
Tính toán chuẩn xác: Khoảng cách từ bộ tời đến dẫn hướng, dẫn hướng đến puly kép, từ puly kép đến puly đơn.

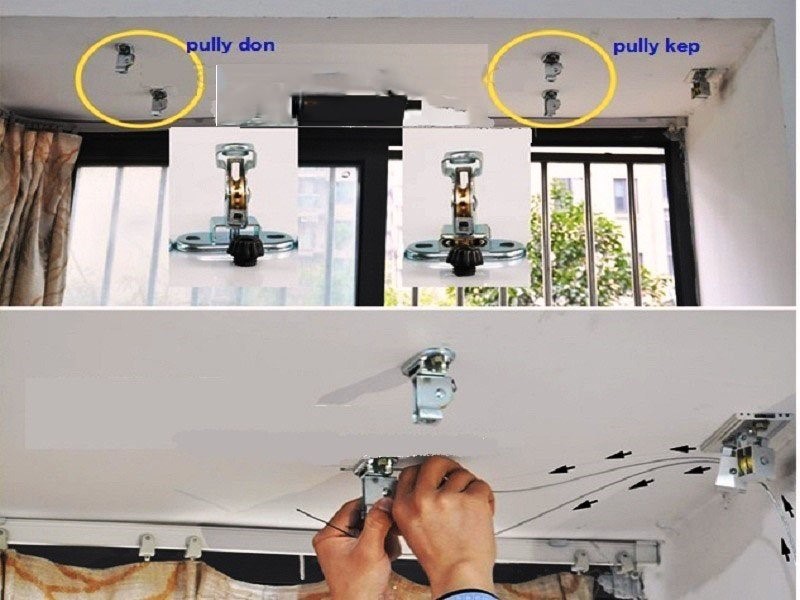

Cách luồn dây cáp giàn phơi thông minh :
Gập đôi dây cáp, lấy hai đầu của 1 sợi cáp luồn qua 2 rãnh của dẫn hướng. Hai đầu dây luồn tiếp vào puly kép. Một đầu dây qua dòng dọc xuống thanh phơi. Đầu dây còn lại tiếp tục đưa sang puly đơn và cuối cùng đi xuống đầu thanh phơi bên kia. Tính toán xác định chiều dài dây cáp sao cho khi nâng thanh phơi lên sát trần thì hai sợi cáp ngoài vừa đủ tới bộ tời.
Dây cáp thứ 2 cũng luồn tương tự. Lưu ý một điều là khi xuống thanh phơi dây cáp nhất định phải qua đai treo thanh (đai treo thanh là chi tiết quan trọng để nối dây cáp và thanh phơi).
Luồn dây cáp cho kiểu giàn phơi nối tiếp
Để luồn dây cáp nối tiếp bạn lấy 2 đầu của 1 sợi cáp rồi luồn qua 2 rãnh / 1 puly dẫn hướng, còn 2 đầu dây đi tiếp vào puly kép. Một đầu dây luồn qua dòng dọc xuống thanh phơi, đầu dây còn lại luồn qua puly ngang đi tiếp sang puly đơn và cuối cùng xuống thanh phơi. Sau đó luồn cáp qua đai treo thanh phơi rồi thắt nút lại.
Bước 3 : Xác định vị trí lắp đặt bộ tời
Xác định vị trí đặt bộ tời sao cho tránh mưa, nắng và chiều cao cách nền >1,0÷ 1,2m. Chiều dài của dây cáp phải đảm bảo khi nâng thanh phơi lên sát trần thì hai sợi cáp ngoài vừa đủ tới bộ tời. Kết nối dây cáp tời bên ngoài và đầu chốt cáp của bộ tời.
Bước 3 : Lắp đặt thanh phơi và căn chỉnh phù hợp
Khi xuống thanh phơi dây cáp phải đi qua đai treo thanh phơi là chi tiết để nối dây cáp và thanh phơi.
Đai treo thanh của giàn phơi dùng cố định cáp và để treo thanh phơi. Trên đai treo có lỗ luồn và cố định cho cáp. Lắp đầu bịt cho các thanh phơi sau đó căn chỉnh và vận hành thử xem giàn phơi có hoạt động trơn tru không.
Lưu ý: Tính toán và căn chỉnh sao cho thanh phơi khi hạ xuống hết cỡ thì vị trí thanh phơi phải cao hơn bộ tời 20 cm. Nếu bạn quay để hạ thanh phơi xuống thấp hơn bộ tời sẽ làm cáp bị rối. Đối với nhiều trường hợp sẽ gây quay ngược cáp, tức là quay ngược chiều kìm đồng hồ mà thanh phơi được nâng lên. Với lỗi này bạn chỉ cần gỡ hết cáp trong bộ tời ra rồi quay lại như ban đầu.
Tiến hành bôi mỡ bò vào dây cáp, puly và dẫn hướng (Mỡ chịu nhiệt tuốt vào cáp để bảo vệ cáp khỏi gỉ và giúp giàn phơi vận hành nhẹ nhàng hơn)
